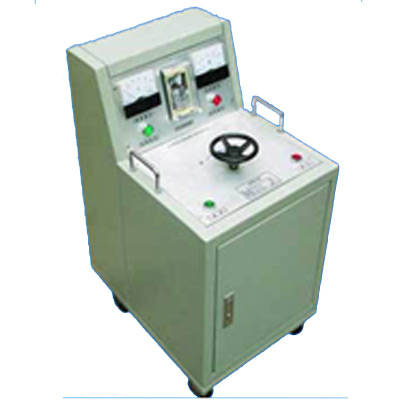

本产品根据中华人民共和国电力行业标准DL/T848.4—2004标准和原水电部1985年1月发布的《电气设备预防性试验规程》，为满足电力系统对高压电压互感器倍频感应耐压试验设备的要求而设计的。广泛用于电力系统35～220kV等级串激式电压互感器的交流耐压试验，以考核互感器的主、从绝缘强度，同时也可对电机及小型变压器的绕组进行感应试验；也可作为短时运行的150Hz电源用。
一、三倍频电源发生器技术指标
输入电压      380V  50Hz    正弦波
输出电压      250V-  1000V  150Hz  波形失真≤5%
输出容量      3kVA、5kVA、10kVA、20kVA、50kVA
空载运行时间≤5分钟
负载运行时间  40～60s
一、概述
本产品是根据《电气设备预防性规程》为满足电力系统对高压电压互感器倍频感应耐压试验设备的要求开发研制的。本产品的最大特点是在设计上采用了三相五柱式结构，突破了传统的单相变压器组结构，使设备的电气性能指标大为提高，体积、重量大为减小。
二、用途
适用于电力系统35-220KV等级串激式电压互感器的耐压试验，以同时考核互感器的主纵绝缘，同时也可作为电机及变压器绕组的感应耐压试验。这是电力系统中变电检修及试验研究单位必备的试验设备之一。
三、三相五柱式原理
将铁芯工作磁通密度选择在饱和磁密以上即初级绕组过激磁，初级绕组接成星形，次级绕组接成开口三角形，次绕组中50Hz基波电势（正序向量）的向量和为零，而开口端感应出同相的150Hz三次谐波（零序向量）输出。在三倍频变压器中，需要的是三次谐波磁通和三次谐波感就电势，三次谐波磁通为零序分量。把铁芯做成五柱式，则每相三次谐波磁通有单独的磁路，磁阻较小，三次谐波磁通和三次谐波感应电势较大，为基波的50-55%。
四、性能特点
1、采用了三相五柱式结构，工艺简单，并减小了变压器本体内部阻抗及漏磁损耗，提高了发生器的效率。
2、重量、体积均小于传统的三个单相变压器组，并配有相应容量的控制箱，现场使用方便。
3、本产品可作为变压器及相应容量电器作感应耐压试验或作短时运行的150Hz电源用。
五、技术参数
1、额定输入容量：3KVA、5KVA、10KVA
2、三次谐波比：50-55%
3、输入电压：380V 交流 50Hz
4、输出电压：250V 交流150Hz
5、调压方式：单相调压
6、输出波形失真：≤5%
7、接线组别：Y/△
