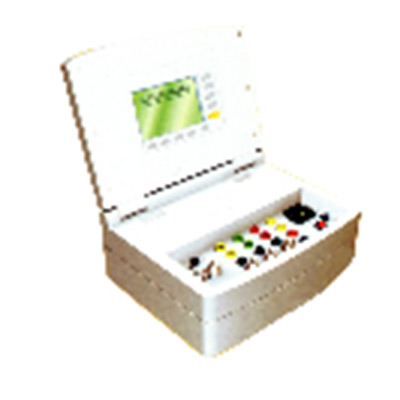

CL312三相电能表现场校验仪
CL312三相电能表现场校验仪
技术特点
■可现场校验单相、三相有功电能表、无功电能表。
■工作电源可直接取自测量电压线路，供电电源适应AC50~AC380全范围，
并可自动识别
■接线检查方法先进，可识别各种可能的接线方式，准确可靠
■可选配5A、100A、500A、1000A四套电流钳，每套电流钳都进行过校准
■内含大容量FLASH，可存储124只电表的测量数据（可扩充至500只表）
■可以校检各种测量原理的无功表
■采用大屏幕LCD显示器，汉字提示，界面清晰，操作方便
■具有RS232接口，可将现场存储的检测数据转存至计算机进行分析处理
技术参数
▲电压量程
100V、220V、400V，自动量程切换技术参数
▲电流量程
电流测量有10A、1A、5mA三个输入端口，
各端口内量程自动切换
▲相位范围：0°~360°
▲频率范围：45Hz~65Hz
▲测量准确度
电压：0.05级、0.1级
电流：直接测量0.05级、0.1级 ，电流钳
测量0.2级
有功功率、电能：直接测量0.05级、0.1级，
电流钳测量0.2级
无功功率、电能：直接测量0.1级、0.2级，
电流钳测量0.2、0.5级
相位（直接）：±0.05°
频率：±0.01Hz
▲工作电源：AC220V±10%,AC100V±10% 50Hz
功率损耗：<15W
预热时间：<10分钟
▲工作环境：温度0℃~40℃，相对湿度≤85%，
无腐蚀气体
▲外形尺寸：320×240×140mm
▲整机重量：4.5kg
